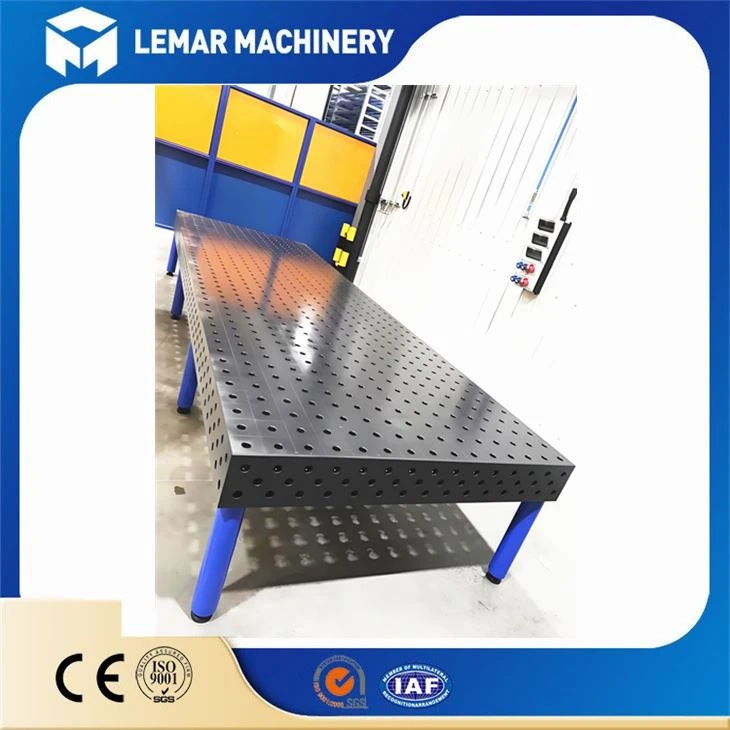

Masă pentru dispozitive de sudare cu matrice de găuri
Masă pentru dispozitive de sudare cu matrice de găurieste o placă de bază modulară, de{0}}înaltă precizie. Caracteristica sa de bază este că blatul mesei este acoperit cu găuri filetate standardizate aranjate în mod regulat conform unei grile standard (de obicei cu o distanță de 100 mm sau 50 mm).
Esența sa este fundamentul unui sistem de fixare tridimensional și universal și reconfigurabil. Utilizatorii pot utiliza aceste găuri și pot coopera cu diverse module de fixare standardizate (cum ar fi blocuri cu unghi drept-, cleme, știfturi de localizare, blocuri de susținere, blocuri în formă de V- etc.) pentru a construi rapid și flexibil elemente de fixare speciale potrivite pentru sudarea sau asamblarea unor piese de prelucrat specifice.
DM Eva direct pentru oferta si mai multe detalii↓↓↓
Tip produse
Oferim servicii de personalizare și OEM. ContactEvavarăpentru detalii.
ÎnruditComponentă
| Componenta principala | Descriere / Specificații |
|---|---|
| Caroseria platformei | În mod obișnuit, fabricate din fontă de-înaltă calitate, oțel aliat sau oțel-detensionat. Prezintă planeitate, dreptate și stabilitate dimensională extrem de ridicate. Suprafața mesei este frezată cu precizie-și tratată termic-pentru a asigura rezistență pe termen lung-la deformare. |
| Standard Hole Array | Specificatii: • D28 Standard:Orificiu Ø28mm, Filet M16, Distanța dintre grilă 100mm ±0.02mm. • D16 Standard:Orificiu Ø16mm, Filet M12, Distanța dintre grilă 50mm. • Există și alte standarde (de exemplu, dimensiunile imperiale). Tip:Design obișnuit cu șuruburi, permițând capetelor șuruburilor să se așeze sub suprafața mesei pentru așezarea fără obstacole a piesei de prelucrat. |
| Module funcționale standardizate | • Elemente de poziționare:Știfturi de localizare, blocuri de oprire, blocuri V-, plăci unghiulare etc. • Elemente de prindere:Cleme cu acţiune rapidă-, cleme cu şurub, cleme basculante etc. • Elemente suport:Lame/paralele de diferite înălțimi, coloane de susținere, colțare etc. • Elemente de conectare:Șuruburi T-, știfturi în trepte, știfturi de localizare etc. |
| Cadru și accesorii | • Cadru:Structură de susținere robustă din oțel, de obicei cu picioare de nivelare. • Accesorii:Poate include tăvi/jgheaburi pentru așchii, cărucioare cu scule, dispozitive de ridicare etc. |
Accesoriile noastre pentru masa de sudura
Clemă cu șurub
Bara de localizare
Șurub magnetic
Clemă rapidă orizontală disc
Ştifturi de blocare
Riglă unghiulară
Caracteristicile produselor
Principalele caracteristici și avantaje
• Flexibilitate excepțional de ridicată: UnuMasă pentru dispozitive de sudare cu matrice de găurisistemul poate satisface nevoile de prindere a numeroase piese de prelucrat cu diferite forme și dimensiuni, înlocuind un număr mare de dispozitive speciale de sudură. Este deosebit de potrivit pentru moduri de producție cu mai multe soiuri, loturi mici și linii de producție variabile (cum ar fi mașini de inginerie, tranzit feroviar, aerospațial și fabricarea de echipamente grele).
• Precizie ridicată a poziționării repetate: sistemul standardizat de găuri de-înaltă precizie asigură că fiecare dispozitiv construit are o precizie constantă (până la ±0,05 mm), garantând o calitate stabilă a sudurii produsului.
• Timp scurt de pregătire a producției: în comparație cu proiectarea și fabricarea tradiționale a dispozitivelor speciale (care durează de la câteva săptămâni la luni), utilizarea platformei sistemului de orificii poate finaliza construcția și verificarea dispozitivelor de fixare în câteva ore sau zile, accelerând foarte mult introducerea noului produs (NPI).
• Costuri reduse: Elimină cheltuielile pentru proiectarea și fabricarea dispozitivelor speciale, precum și costurile pentru managementul depozitului. Modulele funcționale pot fi reutilizate, rezultând o rentabilitate ridicată a investiției pe termen lung-.
• Calitate îmbunătățită a sudurii: prindere rigidă controlează eficient deformarea sudurii; Poziționarea precisă asigură distanța de asamblare și poziția relativă între componente, oferind o bază perfectă pentru sudarea automată robotizată.
• Promovarea standardizării și managementului 5S: Toate componentele sunt standardizate, făcând locul de muncă îngrijit și ordonat și ușor de gestionat.
De ce sa ne alegeti pe noi?
Certificare aferentă
Opinie client
FAQ
1.Cum este ambalat produsul pentru a preveni deteriorarea în timpul transportului?
Folosim paleți cu ambalaje rezistente la umiditate-și rugină-. Suprafața paletului va fi acoperită cu ulei-anti rugină și acoperită cu hârtie-anti rugină. Pe suprafețele de lucru de precizie vor fi adăugate tampoane de protecție pentru a evita zgârieturile. Pentru platformele mari, acestea sunt ambalate în forme plate, combinate cu benzi de oțel armate pentru a preveni deformarea în timpul transportului. În același timp, sunt marcate punctele de ridicare și marcajele-rezistente la umiditate și prevenirea-coiziunilor.
2.Ce certificări sunt necesare pentru exportul în UE/SUA?
Pentru a exporta în UE, trebuie să obțineți certificarea CE pentru a vă asigura că produsele respectă standardele relevante de siguranță mecanică ale UE; pentru exportul în SUA, nu există o certificare exclusivă obligatorie, dar trebuie să îndeplinească reglementările locale de siguranță mecanică și cerințele de import ale vamale pentru echipamente industriale. În plus, documentele auxiliare, cum ar fi etichetele de trasabilitate a materiilor prime și rapoartele de testare mecanică pot fi furnizate după cum este necesar pentru a facilita vămuirea.
3. Puteți furniza documentele necesare pentru vămuire, cum ar fi certificatul de origine?
Putem furniza toate documentele de vămuire, inclusiv certificatul de origine, factura comercială, lista de ambalare, certificatul de calitate, etc. Dacă sunt necesare documente speciale, putem comunica în prealabil pentru a le personaliza, ajutând mărfurile să treacă fără probleme prin inspecția vamală din țara de destinație.
4.Ce metode de plată sunt acceptate?
Acceptăm diferite metode de plată utilizate în mod obișnuit în comerțul internațional, inclusiv transferul telegrafic (T/T), remiterea Western Union, scrisoarea de credit și plata în garanție-terților etc. Raportul de plată specific poate fi determinat prin negociere pe baza sumei comenzii.
Dacă sunteți în căutarea unui furnizor de încredere pentru dispozitive de sudură cu găuri, vă rugăm să contactați Eva direct acum.
Vă vom recomanda cea mai potrivită soluție de sistem de sudură în funcție de aplicația dumneavoastră.
