1. Metoda nivelului de aliniere optică (recomandată pentru-inspecția la fața locului)
Principiu: Calculează eroarea globală de planeitate prin măsurarea diferențelor relative de înălțime între mai multe puncte de pe suprafața mesei.
Etape de operare:
Curățați bine masa de lucru, îndepărtând uleiul și zgura de sudură.
Desenați o grilă uniformă pe lungimea și lățimea suprafeței mesei (de exemplu, un punct de măsurare la fiecare 200 mm).
Plasați nivelul de aliniere optică la punctul de pornire, puneți-l la zero și mutați-l punct cu punct, înregistrând valoarea înclinării în fiecare poziție.
Convertiți valorile de înclinare în diferențe de înălțime, utilizați metoda celor mai mici pătrate pentru a se potrivi unui plan ideal și calculați abaterea maximă.
Avantaje: portabil, puternic anti-interferențe, potrivit pentru inspecția-la fața locului a platformelor mari.
2. Metoda instrumentului de măsurare prin coordonare (inspecție în laborator de-înaltă precizie)
Principiu: colectează coordonatele tri-dimensionale ale sutelor de puncte de pe suprafața mesei folosind o sondă; software-ul se potrivește automat în plan și calculează planeitatea.
Puncte cheie: Numărul de puncte de măsurare nu trebuie să fie mai mic de 50, distribuite uniform.
3. Metoda interferometrului cu laser (inspecție de ultra-precizie, potrivită pentru platforme de precizie)
Principiu: Utilizează un fascicul laser pentru a scana suprafața platformei, analizând ondulațiile suprafeței prin franjuri de interferență.
Scenarii aplicabile: acceptarea sau calibrarea platformelor de{0}}înaltă precizie care necesită planeitate Mai mică sau egală cu 0,05 mm/1000 mm.
Caracteristici: Măsurare fără-contact, viteză mare, precizie extrem de ridicată, dar costuri ridicate ale echipamentelor.
4. Indicator cu cadran + Metoda plăcuței de referință (Metoda de comparație simplificată)

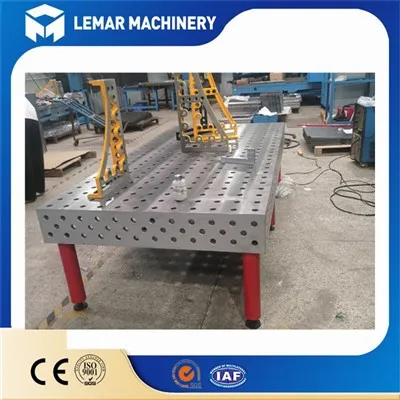

Funcționare: așezați masa de lucru pentru sudură 3D pe o placă de referință de-înaltă precizie, fixați cadranul cu o bază magnetică și măsurați diferența de înălțime dintre platformă și planul de referință punct cu punct.
Situații aplicabile: comparație rapidă a platformelor mici și mijlocii-pentru a determina dacă a avut loc o deformare locală.
